Rijtuig beschrijving

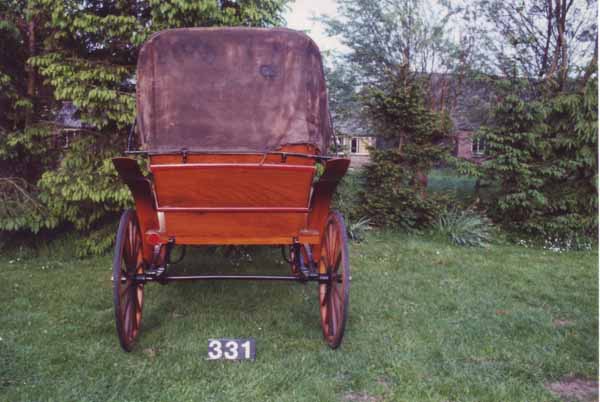

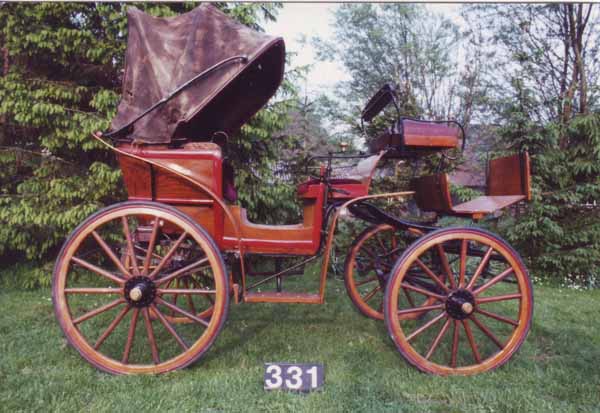

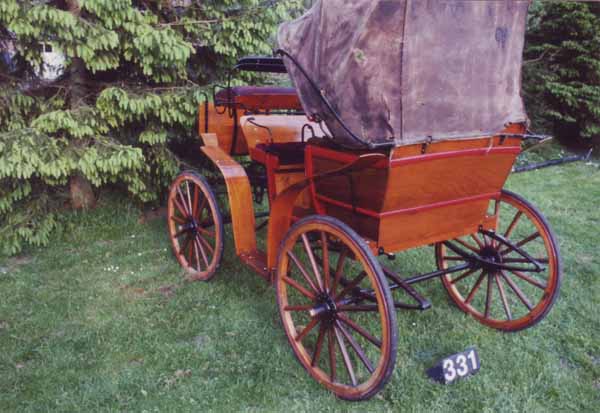

Koets Docnr: 331
Documentatie datum: 1996-05-30
Soort: Jachtwagen
Type:
Gebruik:
Herkomst: Duitsland
Bouwer: onb.
Plaats: onb.
Bouwjaar ca.:
Kap: linnen petkap
Zitplaatsen: zes
Bijzonderheden:
Op de verzamelstaat staan dubbele streepjes m.b.t. de assen
Kleuren & Materiaal
Koetswerk: Donkerbruin gebeitst
Wielen: donkerbruin gebeitst
Biezen: rood
Ijzewerk: zwart
Bekleding: donkerrood
Materiaal bekleding: velours
Wielen
Aantal wielen: vier (Artillerie wielen)
Wielen beslag: rubber
Wielen velgbreedte in mm: 45 mm
Wielen constructies: segmenten
Wielen basis in mm: 1780 mm
Diameter voor in mm: 8400 mm
Diameter achter in mm: 9650 mm
Spaken voor: 14
Spaken achter: 14
Spoorbreedte voor in mm: 1405 mm
Spoorbreedte achter in mm: 1380 mm
Opmerkingen
als zelfrijwagen te gebruiken. Artillerie wielen
Veersystemen & remmen
Veersysteem voor: half elliptisch met dwarsveer
Veersysteem achter: vol ellips
Rem systeem: draairem
Rem plaats: voorzijde achterwiel
Assen
Soort: half patentas
Dikte in mm: 35
Fabrikant: onbekend
Merktekens: onb.
Bijzonderheden assen:
| Naam | Links voor | Rechts voor | Links achter | Rechts achter |
|---|---|---|---|---|
| Serienummer | - | - | - | - |
| Stofdop | - | - | - | - |
| Contramoer | ||||
| Stelmoer | - | - | - | - |
| Sluitdop | - | - | - | - |
| Naafbus | - | - | - | - |
| As | - | - | - | - |
| Buitenmaat lederenschijf in mm: | 55 | 55 | 55 | 55 |
| Binnenmaat lederenschijf in mm: | 35 | 35 | 35 | 35 |
