Rijtuig inzien
Rijtuig beschrijving

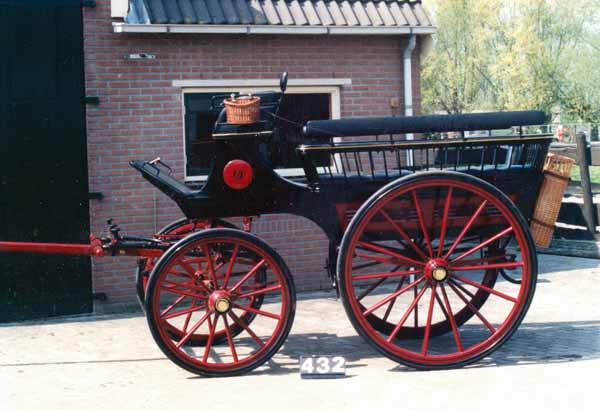

Koets Docnr: 432
Documentatie datum: 2006-05-03
Soort: Wagonette No 1164
Type: Brik
Gebruik: Familie gerei
Herkomst: Frankrijk
Bouwer: Jeantaud&cie
Plaats: Moinceard
Bouwjaar ca.: 1920-01-01
Kap: nvt
Zitplaatsen: acht
Bijzonderheden:
Kleuren & Materiaal
Koetswerk: Zwart/rood
Wielen: rood
Biezen: zwart
Ijzewerk: rood
Bekleding: zwart
Materiaal bekleding: leder
Wielen
Aantal wielen: vier
Wielen beslag: rubber
Wielen velgbreedte in mm: 74mm
Wielen constructies: segmenten
Wielen basis in mm: 1570 mm
Diameter voor in mm: 1010 mm
Diameter achter in mm: 1340 mm
Spaken voor: 12
Spaken achter: 14
Spoorbreedte voor in mm: 1340 mm
Spoorbreedte achter in mm: 1345 mm
Opmerkingen
Op de stofdoppen,Moinceard, Jeantaud&cie
Veersystemen & remmen
Veersysteem voor: vol ellips
Veersysteem achter: half ellips dwars geplaatst
Rem systeem: draairem
Rem plaats: rechtsvoor
Assen
Soort: collings-Patent as
Dikte in mm: 48
Fabrikant: Dug Dale 41317
Merktekens: 1164 Jeantaud & cie Paris
Bijzonderheden assen:
Bouw nummer 1164
| Naam | Links voor | Rechts voor | Links achter | Rechts achter |
|---|---|---|---|---|
| Serienummer | R-1164 | K-1164 | N-1164 | D-1164 |
| Stofdop | R-1164 | K-1164 | N-1164 | D-1164 |
| Contramoer | R-1164 | K-1164 | N-1164 | D-1164 |
| Stelmoer | R-1164 | K-1164 | N-1164 | D-1164 |
| Sluitdop | R-1164 | K-1164 | N-1164 | D-1164 |
| Naafbus | R-1164 | K-1164 | N-1164 | D-1164 |
| As | R-1164 | K-1164 | N-1164 | D-1164 |
| Buitenmaat lederenschijf in mm: | 80 | 8O | 8O | 80 |
| Binnenmaat lederenschijf in mm: | 51 | 51 | 51 | 51 |
